安徽瑞龙泵阀有限公司

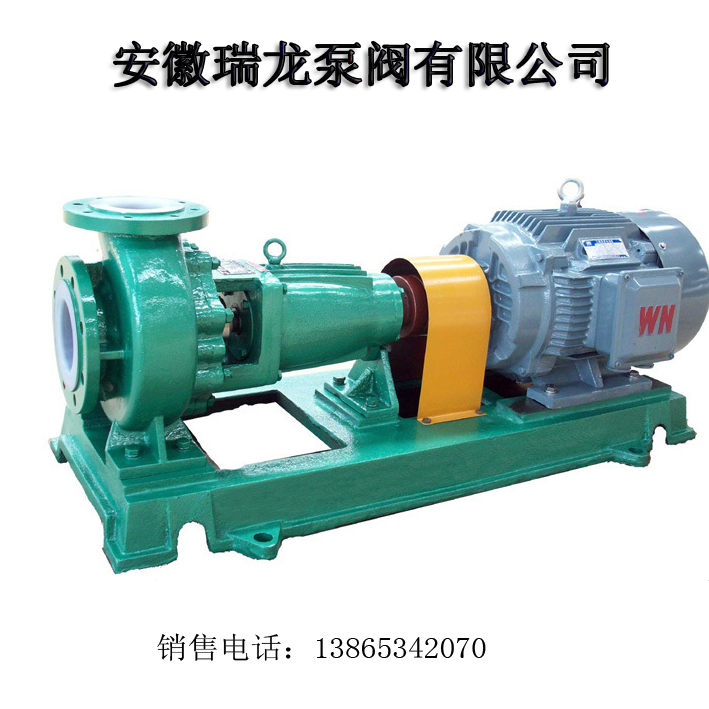

IHF系列氟塑料合金离心泵 一、概述 IHF系列氟塑料合金离心泵是按国际标准工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，动环采用四氟填充材料，其耐腐耐磨密封性极好。适用温度：-50℃~150℃，当使用温度超过120℃时，泵叶轮需采用耐高温材料。 二、设计特点 IHF单级单吸式氟塑料合金化工离心泵（简称IHF离心泵）是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。 三、泵的轴封 轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。 四、性能参数表 型号 转速 n=2900 r/min 转速 n=1450 r/min 流量 (m3/h) 扬程 m 电机功率 Kw 汽蚀余量(m) 效率(%) 流量m3/h 扬程 m 电机功率 Kw 汽蚀余量(m) 效率(%) IHF40-32-125 6.3 20 1.5 3.0 36 3.2 5 0.55 3.0 52 IHF40-32-160 6.3 32 3 3.0 31 3.2 8 0.75 3.0 47 IHF40-32-200 6.3 50 7.5 3.0 23 3.2 12 1.1 3.0 40 IHF40-32-250 6.3 80 11 3.0 24 3.2 20 1.5 3.0 24 IHF50-32-125 12.5 20 2.2 3.0 51 6.3 5 0.55 3.0 52 IHF50-32-160 12.5 32 4 3.0 46 6.3 8 0.55 3.0 47 IHF50-32-200 12.5 50 7.5 3.0 39 6.3 12.5 1.1 3.0 40 IHF65-50-125 25 20 3 3.5 62 12.5 5 0.55 3.5 55 IHF65-50-160 25 32 5.5 3.5 57 12.5 8 1.1 3.5 51 IHF65-40-200 25 50 11 3.5 52 12.5 12.5 1.5 3.5 46 IHF65-40-250 25 80 18.5 3.5 50 12.5 20 3 3.5 43 IHF80-65-125 50 20 5.5 4.0 69 25 5 1.1 4.0 64 IHF80-65-160 50 32 11 4.0 67 25 8 1.5 4.0 62 IHF80-50-200 50 50 15 4.0 63 25 12.5 2.2 4.0 57 IHF80-50-250 50 80 30 4.0 66 25 20 5.5 4.0 51 IHF100-80-125 100 20 11 4.5 77 50 5 1.5 4.5 74 IHF100-80-160 100 32 15 4.5 73 50 8 2.2 4.5 69 IHF100-65-200 100 50 30 4.5 73 50 12.5 5.5 4.5 68 IHF125-80-160 160 32 30 5.0 70 80 8 5.5 5.0 74 IHF125-100-200 250 50 55 5.0 65 100 12.5 11 5.0 71 IHF125-100-280 200 100 90 5.0 73 100 25 15 5.0 73
